直丝机






直丝机调直机东晟直丝机，调直机：

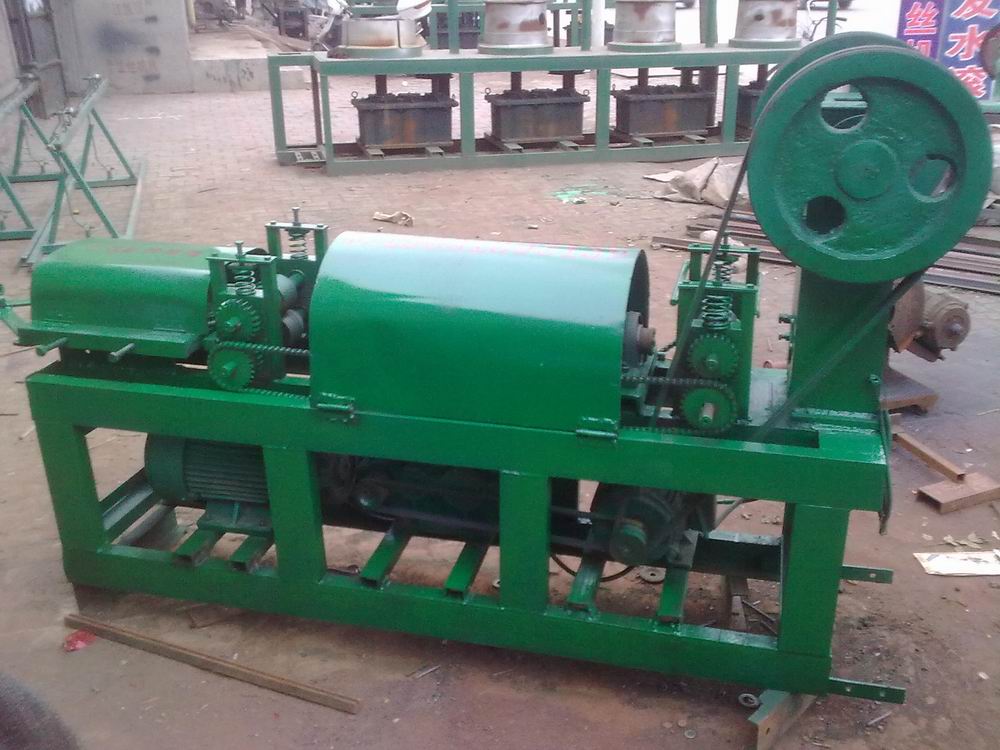

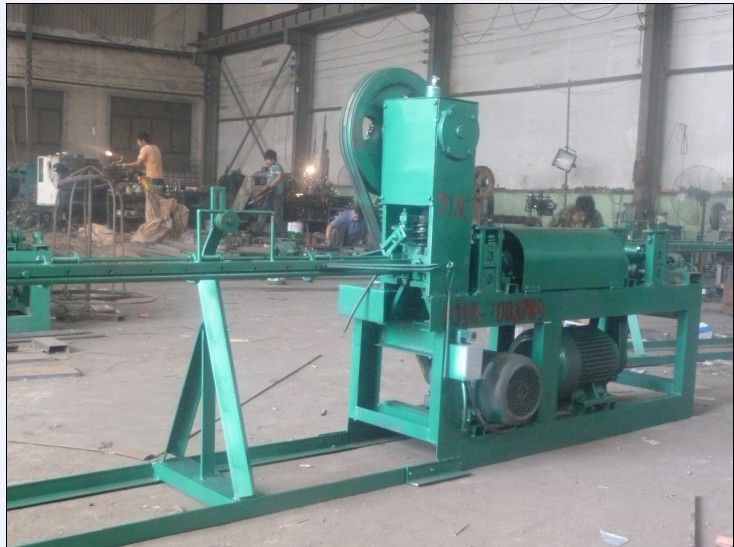

直丝机(1张)本机可分四个规格,可调直径由1.5-10mm,切断长度可根据客户要求定制,可调直切断不锈钢丝、铝丝、冷拔丝、包塑料皮钢丝等、切口齐、误差小、性能好 调直直径1.2－16mm 自动切断长度0－10m调直速度30mmin 调直电机功 率7.5kw 电 压380V 频 率50HZ 切断电机功 率1.5kw 电 压380V 频 率50HZ

操作原理：电动机通过皮带传动增速，使调直筒高速旋转，穿过调直筒的钢筋被调直，并由调直模清除钢筋表面的锈皮；由电动机通过另一对减速皮带传动和齿轮减速箱，一方面驱动两个传送压辊，牵引钢筋向前运动，另一方面带动曲柄轮，使锤头上下运动。当钢筋调直到预定长度，锤头锤击上刀架，将钢筋切断，切断的钢筋落入受料架时，由于弹簧作用，刀台又回到原位，完成一个循环。
 性能结构：

该机器由机架、进给机构、调直机构、切丝机构及落丝机构组成。

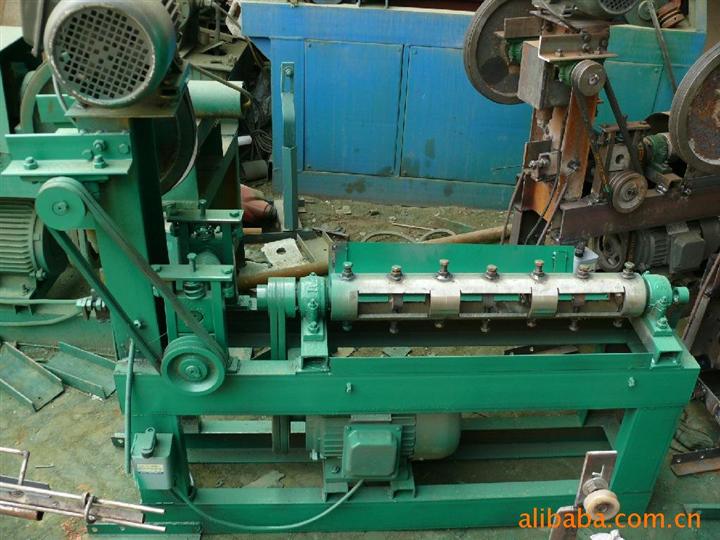

调直机构——由调直辊、调直压块、和两端轴承座构成，完成对线材的调直工作。其动力为安装在机架下部的电动机，通过三角带带动调直轴高速旋转。

进给机构——压轮部分由两个同步运转的压轮组成，通过三角皮带链条传动，带动一对齿轮副，其同轴的一对压轮随之同步运转。工作时，金属线材通过压轮外圆的线槽在摩擦力的作用下向前运行，调整压轮弹簧可改变线材进给速度。其最大值等于压轮外圆线速度。工作中，应根据加工线材的直径和刚性适当调整压力，以获得最佳调直效果和生产效率。

切断机构——切断机构由一偏心机构跟直丝道一端的刀架共同完成切断动作。偏心机构由主轴、滑块、偏心轮、摇臂、及冲头组成，其动力由切断电机通过三角皮带传动使主轴旋转，在偏心机构作用下冲头做上下往复运动。工作时，当直丝道线槽内的金属线达到定长时，金属线在压轮组摩擦力的作用下迅速将直丝槽向前推动，刀头顶部的冲头压块后部的凸台移动至冲头的工作行程内，此时通过冲头压块冲击刀头，从而定长切断金属线材。与此同时，冲头块下行时，其下面压下槽封扭铁，使封线杆绕导杆旋转，脱开线槽内被切断的线材，在重力作用下自动落入线斗内，冲头上行时刀头亦随之上行，在扭簧作用下，封线杆重新封住线槽。直丝槽在线材推力消失后，在拉簧作用下恢复初始状态，进入下一循环。

落丝机构——承料架由旋风，挡料杆，心轴，底座等组成，线盘可绕心轴旋转，放上盘形线材后，在进给机构拉动下，旋风可连续、自动给料。
